Nowy EFIS MX1 od MGL Avionics

MX1 to najnowszy EFIS z długiej linii rozwojowej firmy MGL Avionics. Klienci pytali o EFIS z pionowym układem ekranu i w odpowiedzi MGL oferuje już nowe urządzenie z 7-calowym ekranem dotykowym o szerokim kącie widzenia.
W odróżnieniu od wcześniejszego rodzeństwa iEFIS i iEFIS Lite, MX1 opiera się na najnowszych osiągnięciach w technologii mikrokontrolerów. Mikrokontrolery stały się naprawdę bardzo wydajne zapewniając wielość i szybkość procesorów aplikacyjnych. MX1 jest właśnie tego przykładem. Łączy większość funkcjonalności tradycyjnego systemu iEFIS w tańszym rozwiązaniu, które wymaga mniejszej liczby komponentów, co bezpośrednio przekłada się na potencjalnie wyższą ogólną niezawodność i niezawodność pracy w trudnych warunkach.
MX1 wyróżnia się jako niedrogie rozwiązanie z jednym panelem do wielu zastosowań, ale równie dobrze można go połączyć w zintegrowany system z wieloma panelami (maksymalnie z 8 panelami) zbliżony do klasycznego już funkcjonalnego w pełni systemu iEFIS. Prosta instalacja i okablowanie. Wbudowany, nowo opracowany AHRS,a także wysokościomierz do 40 000 stóp, podwójne czujniki prędkości powietrza obejmujące zakres od zaledwie 20 km/h do 1 Macha na poziomie morza. Wbudowane, dedykowane złącze do czujnika AOA, wyposażony wzapowiedzi głosowe i generatory dźwięku dla AOA i Wariometru. Wbudowane złącze do czujnika OAT oraz moduł WAAS GPS zgodny z TSO-C199 SIL/SDA1/1 z aktywną anteną GPS. Wbudowana szybka i wygodna w użyciu magistrala CAN i 4 wewnętrzne porty RS232 (z możliwością rozszerzenia do 8 portów poprzez Extender iEFIS). Obsługa wszystkich urządzeń peryferyjnych produkowanych przez MGL oraz kilku produktów zewnętrznych firm. Wejścia i wyjścia analogowe i cyfrowe z extenderem do rozszerzenia ilości portów do pełnego systemu iEFIS.
Pełny autopilot jak w iEFIS (sterowanie do trzech osi), interfejsy do transponderów, radia COM i NAV oraz interkomu MGL A16.
Definiowane przez użytkownika niestandardowe ekrany, tak jak w przypadku dowolnego innego systemu iEFIS. Wbudowana aplikacja dla użytkownika do wprowadzania zmian w wyświetlanych ekranach lub darmowa, wygodna aplikacja Windows do tworzenia własnych ekranów na komputerze. Wbudowany czytnik kart mikroSD, które służą też jako tzw. czarna skrzynka, czy też rejestrator szybkiego dostępu.
Przewidywana cena netto nie powinna przekroczyć 1300,00 EUR dla indywidualnego odbiorcy. Wraz z modułem silnikowym RDAC XF i modułem magnetometru SP-6 (ceny po ok. 300 EUR) MGL MX1 będzie bardzo dobrej jakości alternatywą dla produktów bardziej utytułowanych producentów.
Co ciekawe MGL planuje udostępnić oprogramowanie dla MX1 na zasadach Open Source.
Przydatne pliki do pobrania ze strony MGL:
Instalacja MX1 (ang.)
Instrukcja użytkowania MX1 (ang.)
Zapraszamy do składania zamówień.

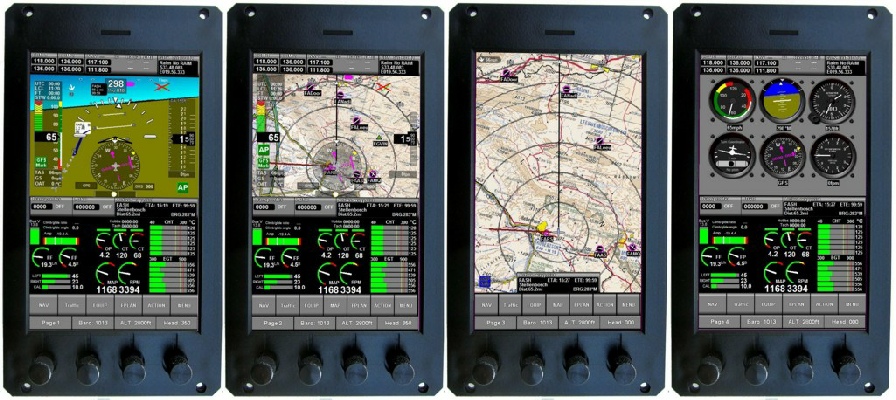

Przykładowe ekrany systemu MX1

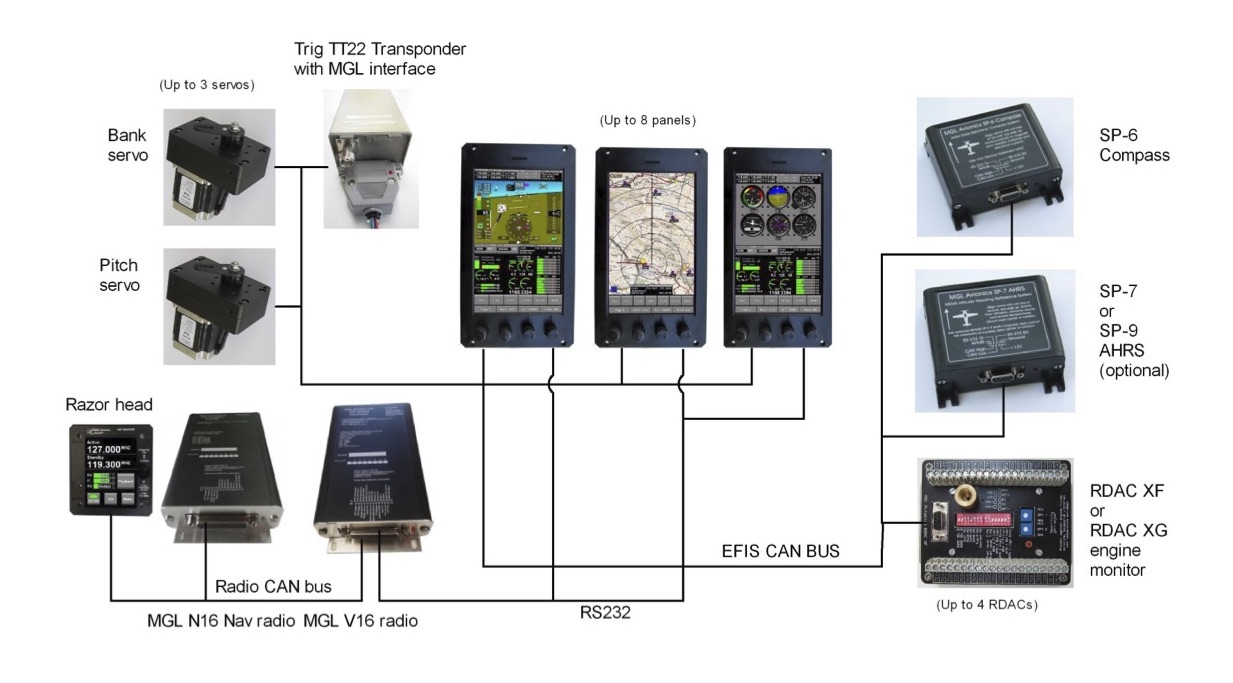

Przykładowy system MX1 z 3-ma panelami i opcjonalnym SP-7 (MX1 ma wbudowany AHRS podobnie jak iEFIS Lite)


Szklanne kokpity iEFIS Lite

Gama MGL Stratomaster iEFIS Lite składa się z trzech przyrządów lotniczych, które dzięki podświetlanej, kolorowej matrycy z funkcją dodykową o wysokiej rozdzielczości LED LCD IPS zapewniają doskonałą czytelność obrazu nawet w pełnym słońcu. Różnią się rozmiarem ekranu, przy czym najmniejszy z nich nie posiada panelu przycisków fizycznych, które dostępne są wyłącznie w postaci ikon na ekranie. Każdy panel Lite zawiera gniazdo kart mikroSD oraz pokrętła obrotowe z funkcją przycisku oraz wbudowane funkcje GPS z zewnętrzną i aktywną anteną, autopilota i AHRS (nie wymaga osobnego modułu SP-7). Seria Lite ma ograniczoną ilość złączy ( 2 x RS 232, 1 x CAN ) w stosunku do standardowych jednostek iEFIS, do pracy nie wymaga modułu iBOX przez co jest tańszą alternatywą zwłaszcza dla lotnictwa ultralekkiego. Zazwyczaj do wykorzystania większości możliwości iEFIS Lite wystarczy za pomocą magistrali CAN BUS podłączyć moduł kompasu SP-6 i moduł kontroli parametrów silnika RDAC. Dodatkowo można system Lite wyposażyć między innymi w przepływomierz paliwa FFSender, pomiar [A] Current monitor oraz siłowniki autopilota - autopilot servo. W razie konieczności podłączenia dodatkowych urządzeń można zamówić iEFIS Extender, który posiada 8 analogowych/cyfrowych wejść, 5 cyfrowych wyjść, wejście na OAT, 5 x RS232, wejście na AOA (angle of attack), 2 x CAN BUS. Do systemów MGL iEFIS Lite można podłączyć moduły radiostacji lotniczych MGL V16 lub kilku popularnych producentów np. Trig czy Funkwerk bez głowicy sterującej oszczędzając miejsce na desce kokpitu sterując ich funkcjami poprzez iEFIS Lite lub dublując funkcje sterujące np. TQ KRT-2 dla radiostacji z głowicami za pomocą dwóch magistrali RS-232. Podobnie można sterować wybranymi transponderami: Garrecht VT 01 lub Trig 21 dodając do modułów dedykowane płytki interfejsów dla magistrali CAN BUS. Szczegółowe informacje znajdują się w instrukcjach w języku angielskim.
Aktualne przestrzenie powietrzne i lotniska należy zainstalować po wykupieniu licencji do wyboru: PocketFMS lub Jeppesen.

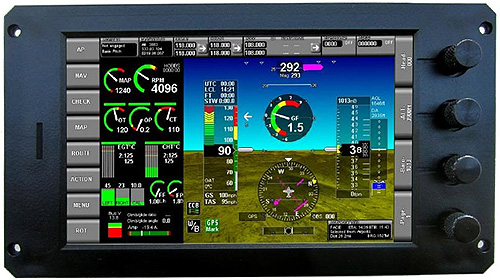

MGL iEFIS DISCOVERY LITE 7″

Discovery Lite
7″ przekątna ekranu, rozdzielczość 800 x 480 pixeli - WGA
Wymiary: 218 x 122 mm, otwór prostokątny 201 x 118 mm + 4 otwory okrągłe pod śruby montażowe 3,2 mm w rozstawie 208 x 98 mm
Waga: 700 gram

Zaletą systemów MGL avionics jest możliwość programowania ekranów jak również położenia poszczególnych elementów na ekranie wraz z ich podpisami za pomocą darmowej aplikacji działającej pod kontrolą systemu Windows.
Zaprogramowane ekrany przenosimy wprost do urządzenia za pomocą plików zapisanych na karcie mikroSD.
Szczegóły znajdzesz tutaj:
Strona producenta i oprogamowanie [iEFIS Simulator] →
Instrukcja symulatora i designera →

    Przydatne linki dla wszystkich wersji MGL iEFIS Lite:
  • Getting started Lite.pdf | 49,8 Kb | Download File
  • iEFIS Lite quick calibration and checkout.pdf | 0,3 Mb | Download File
  • iEFIS Lite user and installation manual.pdf | 0.7 Mb | Download File
  • iEFIS-Lite harness schematic.pdf | 15.4 Kb | Download File
  • MGL Can Buss Harness with iEFIS Lite.pdf | 17.7 Kb | Download File
    Wymiary iEFIS Discovery i Discovery Lite:
  • iEFIS Discovery panel dimensions.jpg | 0.1 Mb | Download File



MGL iEFIS EXPLORER LITE 8,5″

Explorer Lite
8,5″ przekątna ekranu, rozdzielczość 800 x 480 pixeli - WGA
Wymiary: 245 x 160 mm, otwór prostokątny 228 x 153 mm + 4 otwory okrągłe pod śruby montażowe 3,2 mm
Waga: 970 gram

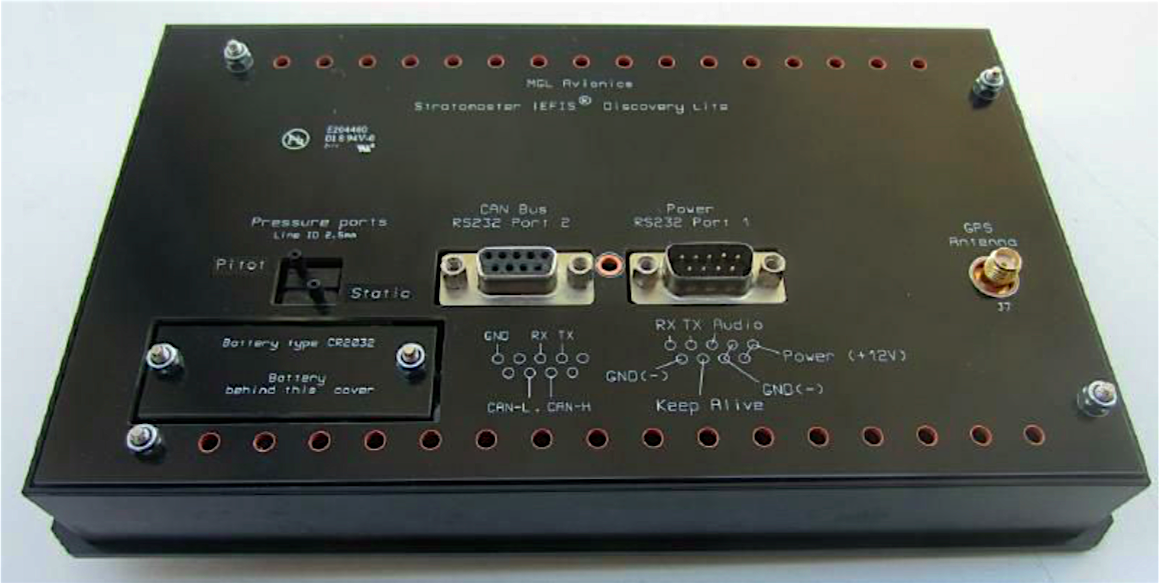

Każdy panel iEFS Lite wyposażony jest w 2 porty RS232, jeden port CAN BUS, port ciśnienia całkowitego P i statycznego S oraz złącze do aktywnej anteny GPS jak na zdjęciu powyżej

    Wymiary Explorer i Explorer Lite:
  • iEFIS Explorer panel dimensions.jpg | 0.1 Mb | Download File

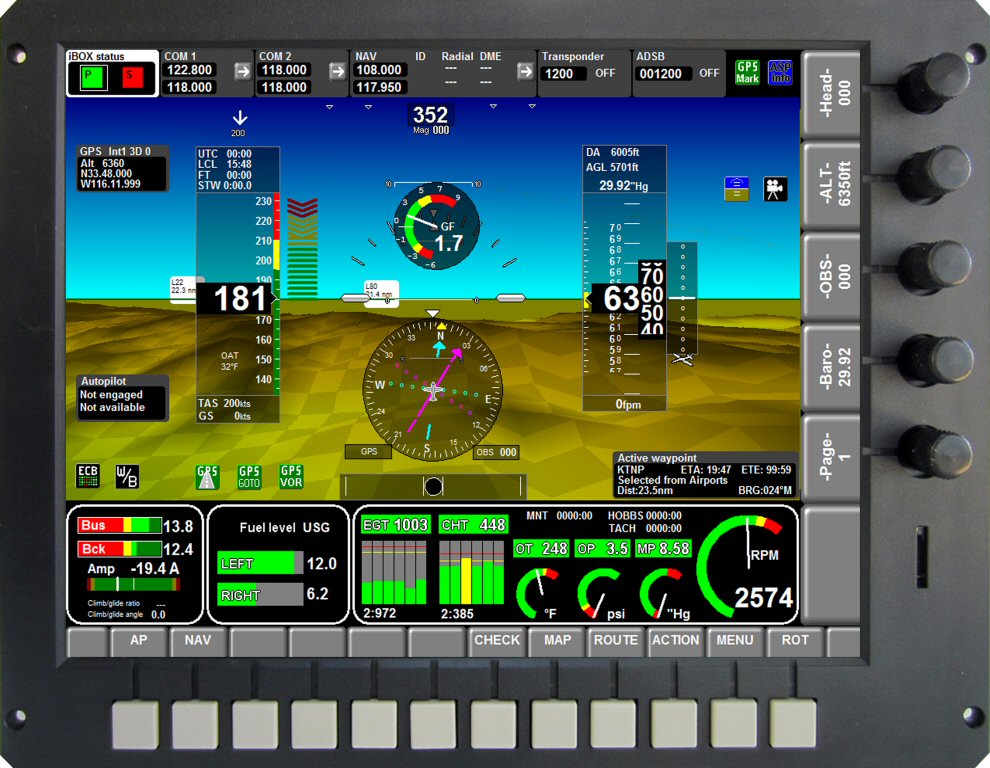

MGL iEFIS CHALLENGER LITE 10,4″

Challenger Lite
10,4″ przekątna ekranu, rozdzielczość 1024 x 768 pixeli - XGA
Wymiary: 270 x 209 mm, otwór prostokątny 252,5 x 202,5 mm + 4 otwory okrągłe pod śruby montażowe 3,2 mm
Waga: 1350 gram


czujnik kompasu SP-6
- SP-6 / SP-7 Download File
- SP-6 kalibracja w locie Download File
- RDAC Download File

Znajdź więcej w Akcesoria →

    Wymiary Challenger i Challenger Lite:
  • iEFIS Challenger panel dimensions.jpg | 0.1 Mb | Download File
